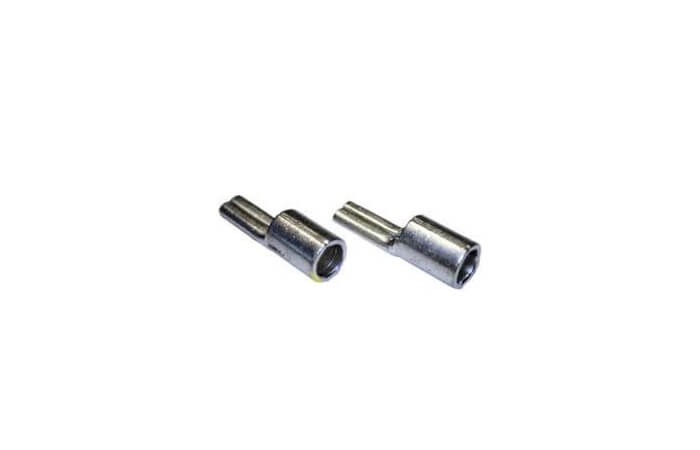

扁針型端子

WIRE RANGE A.W.G. m㎡  ITEM 尺 寸 (mm)
W F L E D d1 T
8 A.W.G
10m㎡
PTNB10-12 4.3 14.0 22.0 8.0 6.9 4.5 1.1
6 A.W.G    16m㎡ PTNB16-13 5.5 16.0 26.0 10.0 8.4 5.8 1.2
4 A.W.G    25m㎡ PTNB25-15 6.8 20.0 33.5 13.5 9.5 7.0 1.2
2 A.W.G   35m㎡ PTNB35-20 8.0 24.5 40.5 16.0 11.8 8.4 1.5
1/0 A.W.G   50m㎡ PTNB50-20 9.5 26.0 45.0 19.0 13.6 9.6 1.8
2/0 A.W.G   70m㎡ PTNB70-25 11.0 31.0 55.0 24.0 15.8 11.4 2.0
3/0 A.W.G   95m㎡ PTNB95-25 12.5 31.0 55.0 24.0 18.9 13.5 2.5
